プロダクト細部
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: SFTP-24-5E-4P
支払及び船積みの言葉
最小注文数量: 50箱
価格: negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
タイプ: |
カテゴリー 5e SF/UTP |
ジャケット: |
クロスリンクされたLSZH |
ポリエステルベルト: |
PET |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
22 AWG |
ドレンワイヤー: |
はい |
リップコード: |
はい |
タイプ: |
カテゴリー 5e SF/UTP |
ジャケット: |
クロスリンクされたLSZH |
ポリエステルベルト: |
PET |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
22 AWG |
ドレンワイヤー: |
はい |
リップコード: |
はい |
Cat 5Eソフトケーブル,SFTP Cat 5Eケーブル,Cat 5Eネットワークケーブル,22 AWGアプリケーション
ハロゲンケーブルが優れた耐火性利点は,高い過負荷容量,大きなアンパシティ,絶縁抵抗高層ビル,ホテル,ショッピングモール,スポーツスタジアム,交通枢纽,娯楽場,火に曝しが燃焼阻害剤が高く,煙が少なく,ハロゲンがなく,無毒で腐食性のないガス.
これは特に鉄道輸送 PIS システム相互接続ケーブルの使用において,国家相対基準に従って,第一優先順位を与えなければならない.
TCのクロスリンク 低煙ゼロハロゲン 炎阻害性 遮断ケーブルは 全国基準に準拠しています
製品の特徴

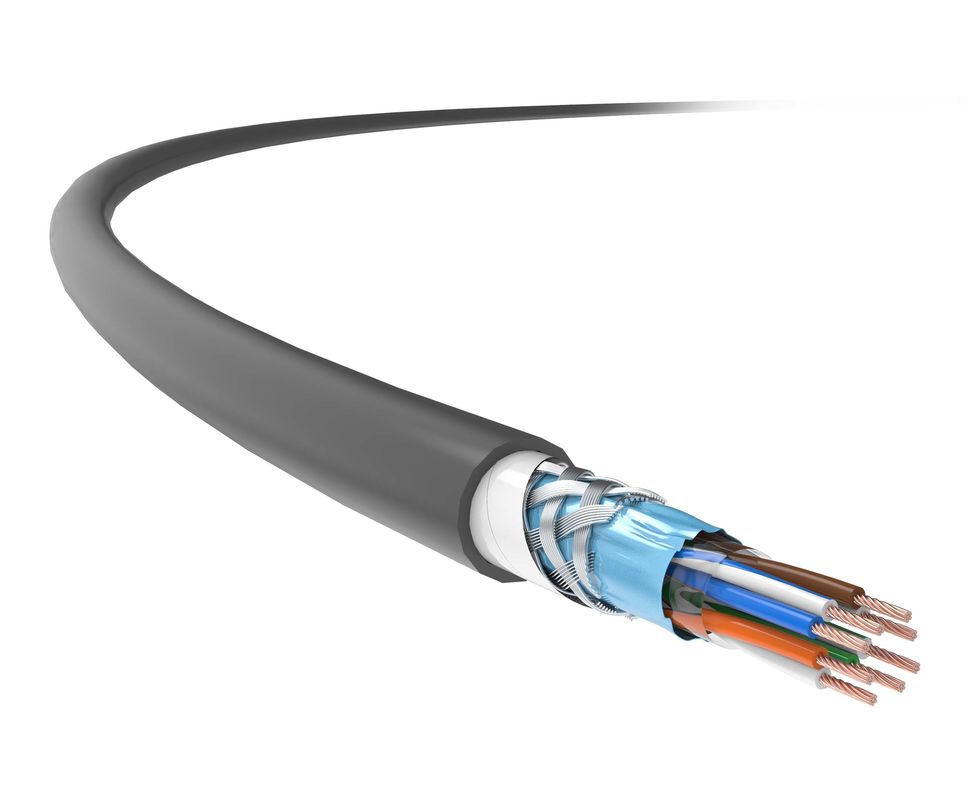

TCのカテゴリー5e, 22 AWG,二重遮蔽,クロスリンク, LSZH,炎阻害,室内,4ペアケーブルパアとグループ扭曲技術で採用する横断スプリン,銅網の毛糸,密度が80%以上ほかにも総体アルミホイルシールド;2ペアケーブルはスター・クアッド技術, と85%以上の密度を持つ銅網の毛糸.
LSZH,炎阻害ジャケットは,高い過負荷容量,高いアンパसिटीと絶縁耐性,長寿命,環境保護と安全性火に晒されたら LSZH,無毒で腐食性のないガスしか発生しないようにします.
この間,ケーブルはパワー・オーバー・イーサネット (POE/POE+).
適用基準
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
技術的な詳細
| トランスミッション性能 | カテゴリー5E | TC | |||||
| 周波数 (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL 衰弱 (dB/100M) | 3.9 | 5.8 | 8.1 | 10.1 | 15.4 | 20 | 21.5 |
| 低音波の低音波 (NEXT,dB) | 82.1 | 85 | 65 | 60 | 60 | 50 | 48 |
| NEXT パワーとPS NEXT (dB) | 80.3 | 82.4 | 62.9 | 58.3 | 57.9 | 49.3 | 46 |
| 同等レベルの極端交差音声衰弱 (ACR-F,dB) | 81.6 | 80.9 | 75.6 | 65.6 | 63.7 | 59 | 55.8 |
| ACR-F パワーとPS ACR-F (dB) | 79.8 | 78.1 | 72.6 | 66.7 | 58 | 53.6 | 50.9 |
| リターン損失 (RL,dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
注記:上記の表に反映された値は,通常,IEC 61156-9に従って測定されます.
| 物理仕様 | |
| 導体サイズ (名目値) |
4×2× (19*0.16mm) (AWG22)
|
| ケーブル外径 (名目) 値) |
7.0mm
|
| 体重 (305m,パッケージ付き) 名額) |
22kg
|
| 電気特性 | |
| DC抵抗 (20°C) |
145Ω/km
|
| 地球 の 容量 | ¥ 5.6 nF/100m (@1kHz) |
| 100MHz 特徴インペデンス |
100Ω±15Ω
|
| 横転換損失 (TCL) |
≥55dB ((30〜100MHz)
|
| 遅延曲線 | 45ns/100m |
| NVP |
65%
|
| パワー・オーバー・イーサネット (POE) | IEEE 802.3at による強化された電源・イーサネット |
| メカニカルプロパティ | |
| 最小曲がり半径 (ダイナミック) |
28mm
|
| 最小曲線半径 (静的) |
56mm
|
| 装置の最大電圧 |
100N
|
| エクストルーション防止能力 | 1000N/10cm |
| 抗衝撃能力 | ≥10回 |
| 設置温度範囲 | -0°C~+40°C |
| 作業温度範囲 | -40°C~+80°C |
| 燃やす可能性 (LSZH) | |
| 炎耐性 (単線) | GB/T 18380.12 (IEC 60332-1-2) |
|
炎耐性 (組んだワイヤ)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| 煙の密度 | GB/T 17651 (IEC 61034-1/-2) |
| 危険なハロゲンガス | GB/T 17650.1/.2 (IEC 60754-1/-2) |
