プロダクト細部
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: S/FTP-11-7-4P
支払及び船積みの言葉
最小注文数量: 50箱
価格: negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
CAT7ケーブル,CAT7ネットワークケーブル,CAT7イーサネットケーブル,SFTP,CAT7SFTPケーブルアプリケーション
カテゴリー7 双面遮蔽 (S/FTP) ネットワークケーブル4ペア,帯域幅600MHzと100mで10Gベース-Tをサポート,特にサーバー,スイッチ,パッチパネル,およびデータセンター内の他のデバイス,および高帯域幅構造ケーブルシステムを接続するのに役立ちます.
カテゴリー6と比べると カテゴリー7のシールドケーブルはS/FPシールド設計により帯域幅が高く保護されていないCAT6aよりも高い NEXTとANEXTパフォーマンスを提供しています.パワー・オーバー・イーサネット (POE/POE+).
製品の特徴

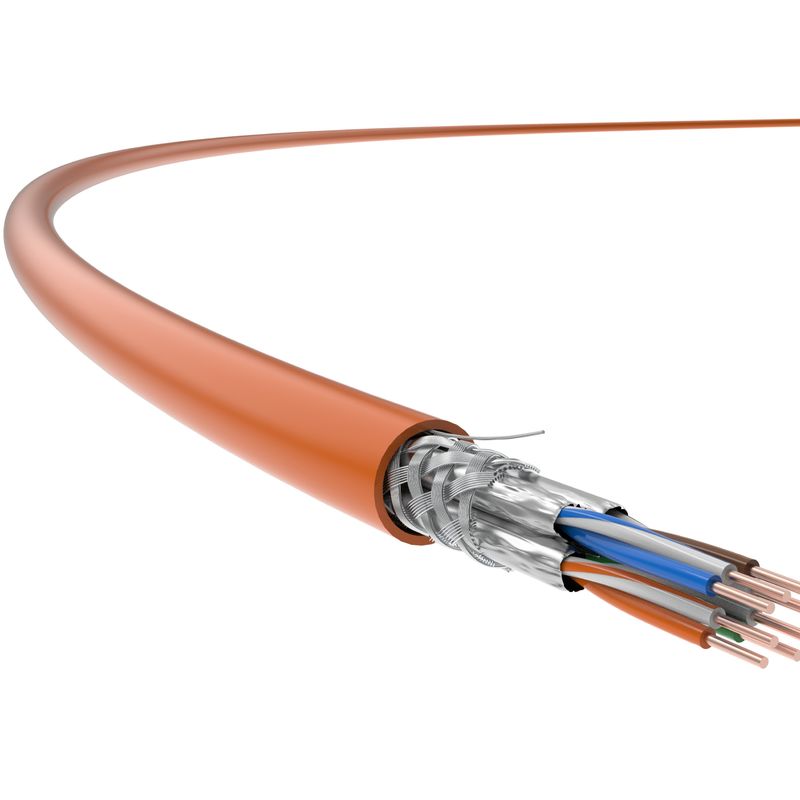

カテゴリー7 8コア遮断ケーブル,用途パアシールドとシールド全体の構造, と各ペアに別々のアルミホイルシールドと,全体的に缶詰の銅網で編んだシールド.
これは,近端クロスストーク/遠端クロスストーク (NEXT/FEXT) とエイリアン近端クロスストーク (ANEXT) のパフォーマンスを最適化し,最大送信周波数は600MHzとなります.
TCのキャット7遮断室内ケーブルは 適しており 国際基準を超えています
提供しています極めて機密的な送信高速ネットワークアプリケーションでは,現在のネットワークアプリケーションのケーブルプラットフォームを統一するのに役立ち,将来の新しいアプリケーションやPOE/POEアプリケーションもサポートします.高速通信システムで送信できるようにしました.
適用基準
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
技術的な詳細
| トランスミッション性能 | カテゴリー6A | 猫だ7 | TC | ||||
| 周波数 (MHz) | 4 | 10 | 100 | 250 | 500 | 600 | 800 |
| IL 衰弱 (dB/100M) | 3.6 | 5.6 | 17.9 | 28 | 41 | 46 | 52 |
| 低音波の低音波 (NEXT,dB) | 100 | 100 | 100 | 100 | 92 | 90 | 84 |
| NEXT パワーとPS NEXT (dB) | 97 | 97 | 97 | 97 | 89 | 87 | 81 |
| 同等レベルの極端交差音声衰弱 (ACR-F,dB) | 98 | 98 | 78 | 69 | 56 | 45 | 39 |
| ACR-F パワーとPS ACR-F (dB) | 95 | 95 | 75 | 66 | 53 | 42 | 36 |
| リターン損失 (RL,dB) | 30 | 33 | 33 | 28 | 26 | 25 | 23 |
注記:上記の表に反映された値は,通常,IEC 61156-9に従って測定されます.
| 物理仕様 | |
| 導体サイズ (名目値) |
4×2×0.57 (AWG23)
|
| ケーブル外径 (名目) 値) |
7.5mm
|
| 体重 (305m,パッケージ付き) 名額) |
21kg
|
| 電気特性 | |
| DC抵抗 (20°C) |
93.8Ω/km
|
| 地球 の 容量 | ¥ 5.6 nF/100m (@1kHz) |
| 100MHz 特徴インペデンス |
100Ω±25Ω
|
| 横転換損失 (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| 遅延曲線 | 25ns/100m |
| NVP |
74%
|
| パワー・オーバー・イーサネット (POE) | IEEE 802.3at による強化された電源・イーサネット |
| メカニカルプロパティ | |
| 最小曲がり半径 (ダイナミック) |
30mm
|
| 最小曲線半径 (静的) |
60mm
|
| 装置の最大電圧 | 100N |
| エクストルーション防止能力 | 1000N/10cm |
| 抗衝撃能力 | ≥10回 |
| 設置温度範囲 | -0°C~+40°C |
| 作業温度範囲 | -20°C~+75°C |
| 炎症性 (PVC) | |
| PVCの耐火性 |
GB/T 18380.12 (IEC 60332-1-2)
|
| 火力評価 CM |
UL 1581 / UL 1666
|
| 燃やす可能性 (LSZH) | |
| 炎耐性 (単線) | GB/T 18380.12 (IEC 60332-1-2) |
| 炎耐性 (組んだワイヤ) | GB/T 18380.35 (IEC 60332-3-24) |
| 煙の密度 | GB/T 17651 (IEC 61034-1/-2) |
| 危険なハロゲンガス | GB/T 17650.1/.2 (IEC 60754-1/-2) |
