Product Details
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: UTP-11-6-4PA
Payment & Shipping Terms
最小注文数量: 50箱
価格: Negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
タイプ: |
カテゴリ 6 U/UTP |
ジャケット: |
PVC |
絶縁: |
HDPE |
導体材質: |
紀元前99.99% |
コンダクターOD: |
23 AWG |
下水管ワイヤー: |
いいえ |
裂け目のコード: |
はい |
基準: |
GB/T 18233 （ISO/IEC 11801）;GB 50311;TIA/EIA568-C.2 |
タイプ: |
カテゴリ 6 U/UTP |
ジャケット: |
PVC |
絶縁: |
HDPE |
導体材質: |
紀元前99.99% |
コンダクターOD: |
23 AWG |
下水管ワイヤー: |
いいえ |
裂け目のコード: |
はい |
基準: |
GB/T 18233 （ISO/IEC 11801）;GB 50311;TIA/EIA568-C.2 |

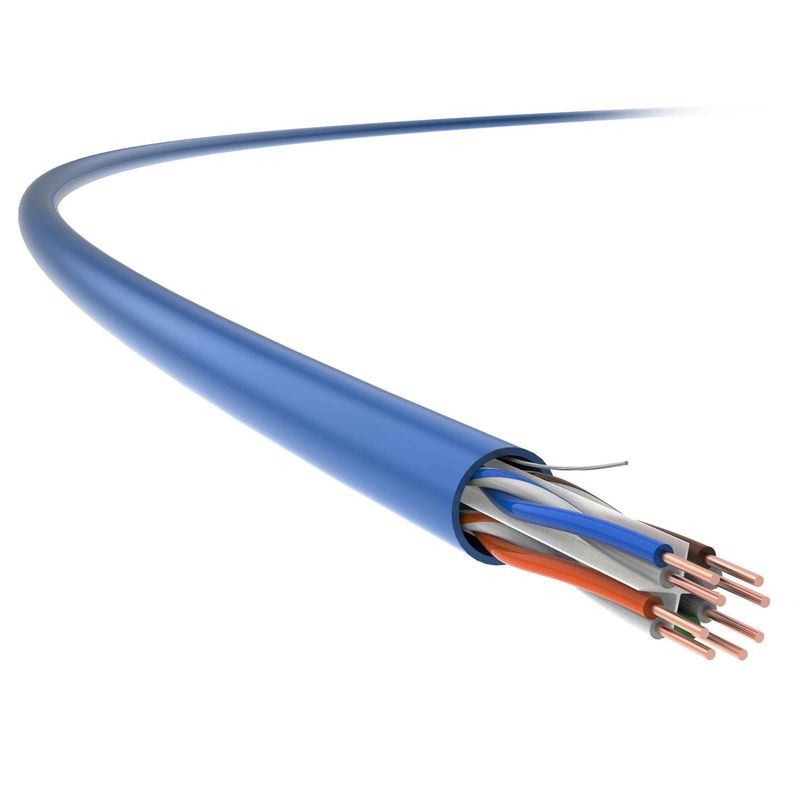

Cat 6 ケーブル、屋内用 Cat 6 ケーブル、Cat 6 ネットワーク ケーブル、Cat 6 イーサネット ケーブル、UTP Cat 6 ケーブル アプリケーション
これは、作業エリアの電気通信アウトレットから配電室のパッチ パネルまで延びる電気通信ケーブル システムの一部として、水平ケーブルに適用できます。また、ユーザの電気通信アウトレットからパッチ パネルに延びる住宅用ケーブルにも適用できます。
製品の特徴
TC の Cat 6、23 AWG、非シールド屋内ケーブルを採用優れたクロス型スプライン、GB / T 18015.5（IEC 61156-5）規格で指定されたパラメーターを超え、高速で安定したケーブル伝送を保証する減衰およびNEXTを含むテクニカル指標を大幅に強化するように最適化されています。
同時に、データセンターでの高伝送、および新しい建物での構造化ケーブルの要件にも対応します。
適用基準
TIA/EIA568-C.2
技術的な詳細
| 伝送性能 | カテゴリー6 | TC | |||||
| 周波数 (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL 減衰 (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
| 近端漏話減衰 (NEXT、dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
| NEXT Power と PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
| 等レベル遠端漏話減衰 (ACR-F、dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
| ACR-F パワーと PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
| リターンロス (RL、dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
注: 上記の表に反映されている値は、通常、IEC 61156-9 に従って測定されています。
| 物理仕様 | |
| 導体サイズ（公称値） |
4×2×0.55（AWG23）
|
| ケーブルの外径（公称 価値） |
6.0mm
|
| 重量（305m、パッケージ込み、 公称値) |
13kg
|
| 電気特性 | |
| 直流抵抗（20℃） |
93.8Ω/km
|
| アース容量 | ≦ 5.6nF/100m (@1kHz) |
| 100MHz特性インピーダンス |
100Ω±15Ω
|
| 横変換損失 (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| 機械的性質 | |
| 最小曲げ半径 (動的) |
24mm
|
| 最小曲げ半径 (静的) |
48mm
|
| 最大取り付け張力 |
100N
|
| はみ出し防止能力 | 1000N/10cm |
| 可燃性 (PVC) | |
| PVC難燃性 | GB/T 18380.12 (IEC 60332-1-2) |
| 火災評価 CM | UL1581 |
