プロダクト細部
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: UTP-13-6-4PA
支払及び船積みの言葉
最小注文数量: 50箱
価格: negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
タイプ: |
カテゴリ 6 U/UTP |
ジャケット素材: |
PVC |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
24 AWG |
ドレンワイヤー: |
はい |
リップコード: |
そうだ |
基準: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
タイプ: |
カテゴリ 6 U/UTP |
ジャケット素材: |
PVC |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
24 AWG |
ドレンワイヤー: |
はい |
リップコード: |
そうだ |
基準: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

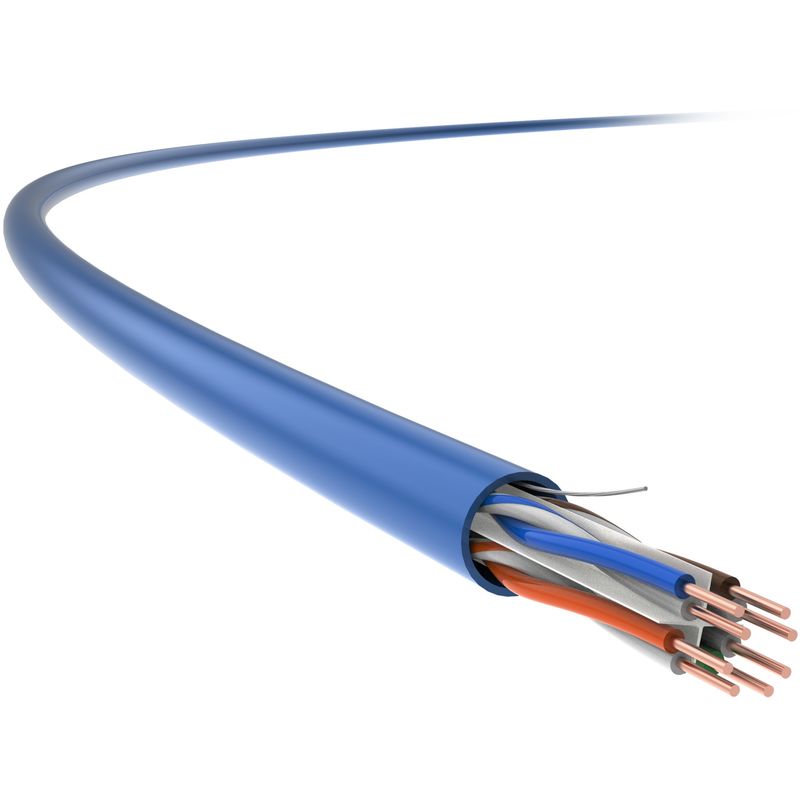

Cat 6 ネットワークケーブル,UTP Cat 6 ケーブル,裸銅,室内,24AWG,0.51mm アプリケーション
横軸ケーブルに適用できる. 電気通信のケーブルシステムの一部として,作業エリアの電気通信出口から配送室のパッチパネルまで伸びる.電気通信の利用者の電源からパッチパネルまで広がる住宅用ケーブル.
TCのUTP-13/23シリーズ,室内Cat6無遮断ケーブルシステムは,小径の新しいAWG24電導体.
簡単に設置できるだけでなく試験周波数最大250MHZその間,それはサポートします最新の5GBase-Tアプリケーションとパワーオーバーイーサネット (POE/POE+).
適用基準
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
技術的な詳細
| トランスミッション性能 | 猫だ6 | TC | |||||
| 周波数 (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| IL 衰弱 (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| 低音波の低音波 (NEXT,dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| NEXT パワーとPS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| 同等レベルの極端交差音声衰弱 (ACR-F,dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| ACR-F パワーとPS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| リターン損失 (RL,dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
注記:上記の表に反映された値は,通常,IEC 61156-9に従って測定されます.
| 物理仕様 | |
| 導体サイズ (名目値) |
4×2×0.51 (AWG24)
|
| ケーブル外径 (名目) 値) |
6.0mm
|
| 体重 (305m,パッケージ付き) 名額) |
13kg
|
| 電気特性 | |
| DC抵抗 (20°C) |
93.8Ω/km
|
| 地球 の 容量 | ¥ 5.6 nF/100m (@1kHz) |
| 100MHz 特徴インペデンス |
100Ω±15Ω
|
| 横転換損失 (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| 遅延曲線 | 25ns/100m |
| NVP |
65%
|
| パワー・オーバー・イーサネット (POE) | IEEE 802.3at による強化された電源・イーサネット |
| メカニカルプロパティ | |
| 最小曲がり半径 (ダイナミック) |
24mm
|
| 最小曲線半径 (静的) |
48mm
|
| 装置の最大電圧 |
100N
|
| エクストルーション防止能力 | 1000N/10cm |
| 抗衝撃能力 | ≥10回 |
| 設置温度範囲 | -0°C~+40°C |
| 作業温度範囲 | -20°C~+75°C |
| 炎症性 (PVC) | |
| PVCの耐火性 | GB/T 18380.12 (IEC 60332-1-2) |
| 火力評価 CM | UL 1581 |
