プロダクト細部
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: FTP-11-5E-4P
支払及び船積みの言葉
最小注文数量: 50箱
価格: negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
タイプ: |
カテゴリー 5e F/UTP |
ポリエステルベルト: |
PET |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
24 AWG |
リップコード: |
そうだ |
ドレンワイヤー: |
そうだ |
基準: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
タイプ: |
カテゴリー 5e F/UTP |
ポリエステルベルト: |
PET |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
24 AWG |
リップコード: |
そうだ |
ドレンワイヤー: |
そうだ |
基準: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

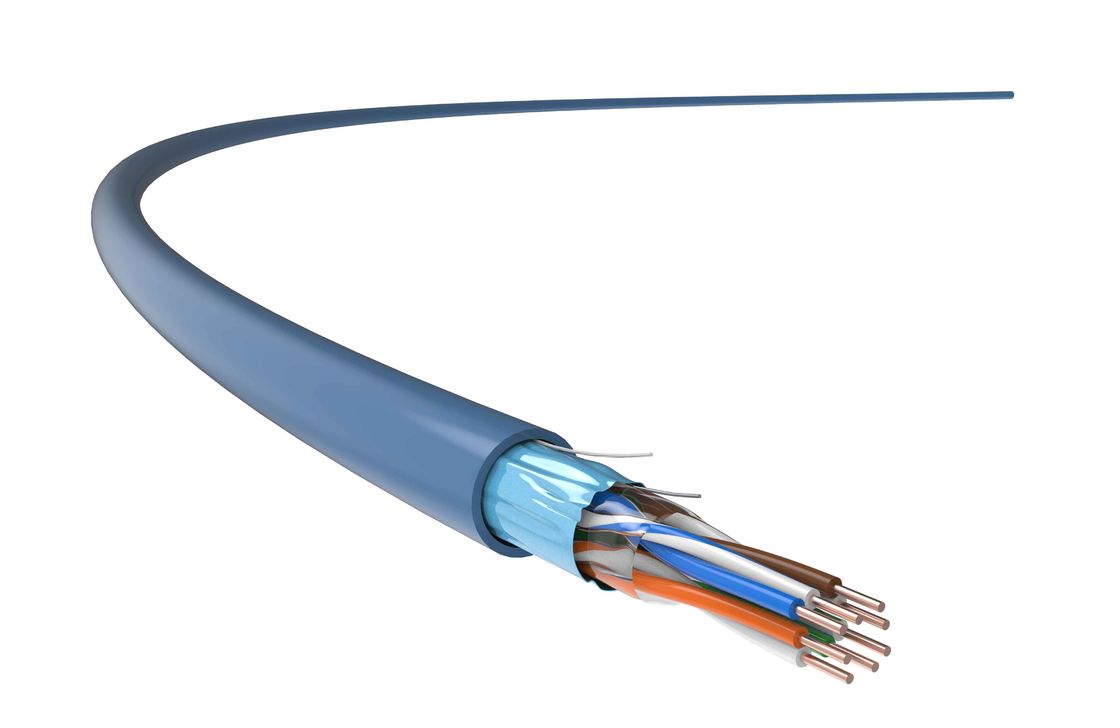

CAT5eケーブル,FTP CAT5eケーブル,Cat5eネットワークケーブルアプリケーション
横軸ケーブルに適用できる. 電気通信のケーブルシステムの一部として,作業エリアの電気通信出口から配送室のパッチパネルまで伸びる.電気通信の利用者の電源からパッチパネルまで広がる住宅用ケーブル.
TCのFTP-11/21シリーズ,室内キャット5e遮断ケーブルシステム150MHZまでの試験周波数業界標準の100MHzの他のカテゴリ5eケーブルよりも高い.
その間,それは支援しています最新の2.5GBase-Tアプリケーションとパワーオーバーイーサネット (POE/POE+).
製品の特徴
TCのキャット5e, 24 AWG, 4ペア,遮蔽室内ケーブルを採用総体アルミホイルシールドGB/T 18015 に規定するパラメータを上回る減衰と NEXT を含む技術指標を大幅に強化するために最適化されています.5 (IEC 61156-5) の標準に準拠し,高速で安定したケーブル伝送を保証する.
同時に,新築建築の改修プロジェクトや構造電線の要件にも対応しています.
適用基準
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
技術的な詳細
| トランスミッション性能 | カテゴリー5E | TC | |||||
| 周波数 (MHz) | 4 | 10 | 31.25 | 62.5 | 75 | 100 | 150 |
| IL 衰弱 (dB/100M) | 3.6 | 5.7 | 10.2 | 14.5 | 18.4 | 19 | 23.6 |
| 低音波の低音波 (NEXT,dB) | 70 | 74 | 69 | 54 | 63 | 55 | 49 |
| NEXT パワーとPS NEXT (dB) | 72.3 | 61.4 | 55.1 | 54.2 | 46.2 | 44.9 | 42.1 |
| 同等レベルの極端交差音声衰弱 (ACR-F,dB) | 91.7 | 99.3 | 90 | 84.7 | 86.2 | 86.7 | 82.7 |
| ACR-F パワーとPS ACR-F (dB) | 80.1 | 75.8 | 71.8 | 75.8 | 80.5 | 73.2 | 70.2 |
| リターン損失 (RL,dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
注記:上記の表に反映された値は,通常,IEC 61156-9に従って測定されます.
| 物理仕様 | |
| 導体サイズ (名目値) |
4×2×0.52 (AWG24)
|
| ケーブル外径 (名目) 値) |
6.5mm
|
| 体重 (305m,パッケージ付き) 名額) |
15kg
|
| 電気特性 | |
| DC抵抗 (20°C) |
95Ω/km
|
| 地球 の 容量 | ¥ 5.6 nF/100m (@1kHz) |
| 100MHz 特徴インペデンス |
100Ω±15Ω
|
| 横転換損失 (TCL) |
≥55dB ((30〜100MHz)
|
| 遅延曲線 | 25ns/100m |
| NVP |
69%
|
| パワー・オーバー・イーサネット (POE) | IEEE 802.3at による強化された電源・イーサネット |
| メカニカルプロパティ | |
| 最小曲がり半径 (ダイナミック) |
26mm
|
| 最小曲線半径 (静的) |
52mm
|
| 装置の最大電圧 |
100N
|
| エクストルーション防止能力 | 1000N/10cm |
| 抗衝撃能力 | ≥10回 |
| 設置温度範囲 | -0°C~+40°C |
| 作業温度範囲 |
-20°C~+75°C
|
| 炎症性 (PVC) | |
| PVCの耐火性 | GB/T 18380.12 (IEC 60332-1-2) |
| 火力評価 CM/CMR | UL 1581 / UL 1666 |
| 燃やす可能性 (LSZH) | |
| 炎耐性 (単線) | GB/T 18380.12 (IEC 60332-1-2) |
|
炎耐性 (組んだワイヤ)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| 煙の密度 | GB/T 17651 (IEC 61034-1/-2) |
| 危険なハロゲンガス | GB/T 17650.1/.2 (IEC 60754-1/-2) |
