プロダクト細部
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: UTP-15-5E-4P-AF
支払及び船積みの言葉
最小注文数量: 50箱
価格: negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
タイプ: |
カテゴリー5e U/UTP |
ジャケット素材: |
PVC |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
24 AWG |
リップコード: |
そうだ |
ドレンワイヤー: |
はい |
基準: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
タイプ: |
カテゴリー5e U/UTP |
ジャケット素材: |
PVC |
断熱装置: |
HDPE |
導体材料: |
紀元前99.99% |
コンダクターOD: |
24 AWG |
リップコード: |
そうだ |
ドレンワイヤー: |
はい |
基準: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

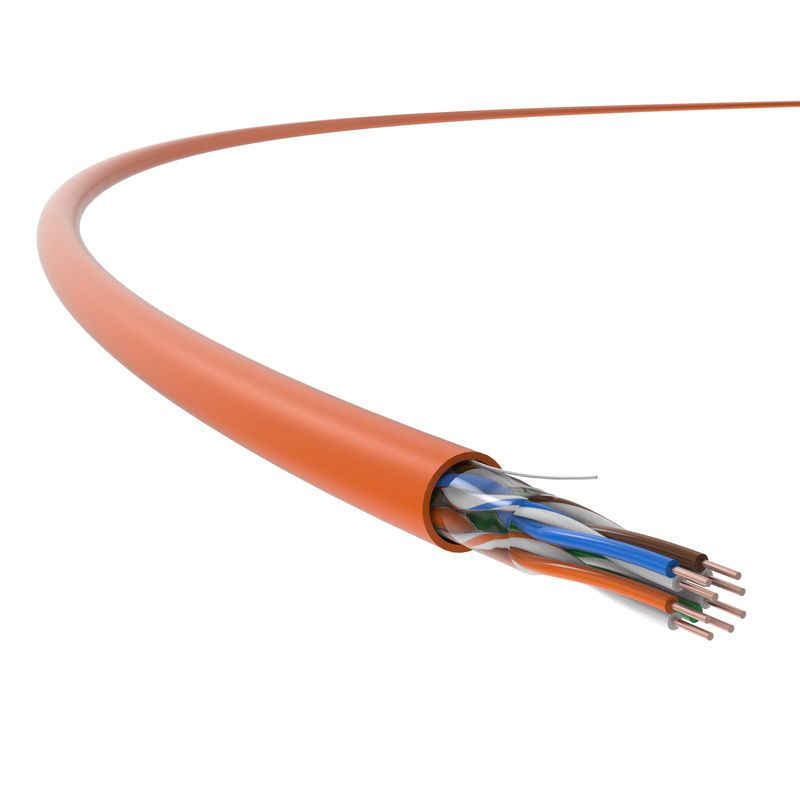

UTP Cat 5eケーブル,Cat 5eネットワークケーブル,Cat 5eイーサネットケーブルアプリケーション
水平ケーブルに適用できる. 建物デジタルセキュリティシステムの部分として,作業場 (カメラなど) から広がる.) 配送室のパッチパネルへの電信出口.
デジタルセキュリティシステムの重要な部分として,水平ケーブルはより高い信頼性と互換性を要求します.
TCのUTP-15シリーズ,屋内セキュリティの無遮断ケーブルシステム試験周波数最大100MHZ.
その間,それは支援しています100 Base-T/1G Base-T アプリケーションと長距離POE/POE+.
製品の特徴
TCの 24 AWG, 4ペア, 遮蔽されていない室内セキュリティケーブルは細い直径, 減衰とNEXTを含む技術指標を大幅に向上させるために最適化されています. 上海天成通信技術コーポレーションのQ TC J1.1-2018規格の要件を満たしています."セキュリティケーブル規格" (仮名)公共安全保障省によって作成されています.
このケーブルは高速で安定したケーブル伝送を保証しており,主にビデオ監視,アクセス制御,ビルセキュリティシステムにおけるビルインターコムに使用されています.
適用基準
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C2
技術的な詳細
| トランスミッション性能 | カテゴリー5E | TC | |||||
| 周波数 (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL 衰弱 (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| 低音波の低音波 (NEXT,dB) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| NEXT パワーとPS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| 同等レベルの極端交差音声衰弱 (ACR-F,dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ACR-F パワーとPS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| リターン損失 (RL,dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
注記:上記の表に反映された値は,通常,IEC 61156-9に従って測定されます.
| 物理仕様 | |
| 導体サイズ (名目値) |
4×2×0.48 (AWG24)
|
| ケーブル外径 (名目) 値) |
5.0mm
|
| 体重 (305m,パッケージ付き) 名額) |
9kg
|
| 電気特性 | |
| DC抵抗 (20°C) |
100Ω/km
|
| 地球 の 容量 | ¥ 5.6 nF/100m (@1kHz) |
| 100MHz 特徴インペデンス |
100Ω±15Ω
|
| 横転換損失 (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| 遅延曲線 |
必要ない
|
| NVP |
69%
|
| パワー・オーバー・イーサネット (POE) | IEEE 802.3at による強化された電源・イーサネット |
| メカニカルプロパティ | |
| 最小曲がり半径 (ダイナミック) |
20mm
|
| 最小曲線半径 (静的) |
40mm
|
| 装置の最大電圧 |
100N
|
| エクストルーション防止能力 | 1000N/10cm |
| 抗衝撃能力 | ≥10回 |
| 設置温度範囲 | -0°C~+40°C |
| 作業温度範囲 |
-20°C~+75°C
|
| 炎症性 (PVC) | |
| PVCの耐火性 | GB/T 18380.12 (IEC 60332-1-2) |
| 火力評価 CM/CMR | UL 1581 |
| 燃やす可能性 (LSZH) | |
| 炎耐性 (単線) | GB/T 18380.12 (IEC 60332-1-2) |
| 煙の密度 | GB/T 17651 (IEC 61034-1/-2) |
| 危険なハロゲンガス | GB/T 17650.1/.2 (IEC 60754-1/-2) |
