プロダクト細部
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: FTP-11-6A-4P-V1
支払及び船積みの言葉
最小注文数量: 50箱
価格: negotiable
パッケージの詳細: 耐航性のあるパッキング
支払条件: ウェスタン・ユニオン、T/T、L/C、MoneyGram
タイプ: |
カテゴリ 6A F/UTP |
導体材質: |
紀元前99.99% |
導体外径: |
23AWG |
ジャケット材料: |
ポリ塩化ビニール |
ドレンワイヤー: |
はい |
クロス スプライン: |
PE |
絶縁材: |
HDPE |
リップコード: |
はい |
タイプ: |
カテゴリ 6A F/UTP |
導体材質: |
紀元前99.99% |
導体外径: |
23AWG |
ジャケット材料: |
ポリ塩化ビニール |
ドレンワイヤー: |
はい |
クロス スプライン: |
PE |
絶縁材: |
HDPE |
リップコード: |
はい |

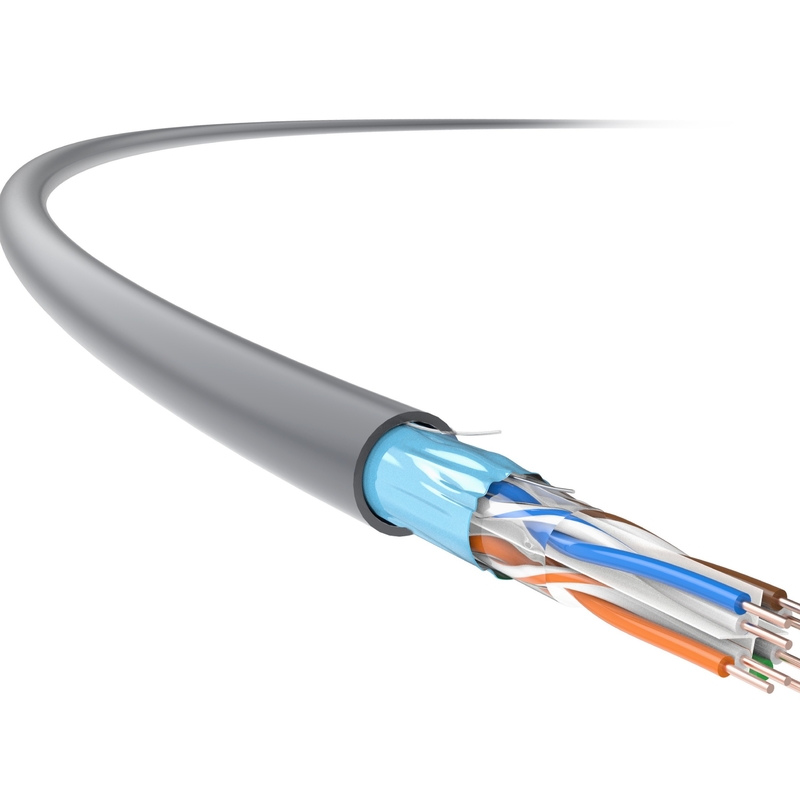

カテゴリ 6A ケーブル、カテゴリ 6A ネットワーク ケーブル、FTP カテゴリ 6A ケーブル、カテゴリ 6A イーサネット ケーブル アプリケーション
これは、作業エリアの電気通信アウトレットから配電室のパッチ パネルまで延びる電気通信ケーブル システムの一部として、水平ケーブルに適用できます。また、ユーザの電気通信アウトレットからパッチ パネルに延びる住宅用ケーブルにも適用できます。
製品の特徴
TC の Cat 6A、23 AWG、4 ペア、U/FTP シールド屋内ケーブルを採用十字型スプラインと全体のアルミ箔シールド、GB/T 18015.5 (IEC 61156-5) 規格で指定されたパラメーターを超える Attenuation、NEXT、ANEXT などのテクニカル指標を大幅に強化するように最適化されています。
一部の場合に特に役立ちます過酷な電磁環境高速で安定したケーブル伝送が必要な場合。
同時に、データセンターでの高伝送の要件、および新しい建物での構造化された構造化ケーブルの要件にも対応します。
適用基準
TIA/EIA568-C.2
技術的な詳細
| 伝送性能 | Cat.6A | TC | |||||
| 周波数 (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| IL 減衰 (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| 近端漏話減衰 (NEXT、dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| NEXT Power と PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| 等レベル遠端クロストーク減衰 (ACR-F、dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F パワーと PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| リターンロス (RL、dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
注: 上記の表に反映されている値は、通常、IEC 61156-9 に従って測定されています。
| 物理仕様 | |
| 導体サイズ（公称値） |
4×2×0.57（AWG23）
|
| ケーブルの外径（公称 価値） |
7.3mm
|
| 重量（305m、パッケージ込み、 公称値) |
18kg
|
| 電気特性 | |
| 直流抵抗（20℃） |
93.8Ω/km
|
| アース容量 | ≦ 5.6nF/100m (@1kHz) |
| 100MHz特性インピーダンス |
100Ω±15Ω
|
| 機械的性質 | |
| 最小曲げ半径 (動的) |
29mm
|
| 最小曲げ半径 (静的) |
58mm
|
| 最大取り付け張力 |
100N
|
| はみ出し防止能力 | 1000N/10cm |
| 可燃性 (LSZH) | |
| 難燃性（単線の場合） | GB/T 18380.12 (IEC 60332-1-2) |
| 難燃性（束線の場合） | GB/T 18380.35 (IEC 60332-3-24) |
| 煙の濃度 | GB/T 17651 (IEC 61034-1/-2) |
| 危険なハロゲンガス | GB/T 17650.1/.2 (IEC 60754-1/-2) |
