Product Details
起源の場所: 中国
ブランド名: TC
モデル番号: 多重モードOM2
Payment & Shipping Terms
ゼロ分散の波長: |
1295-1320 nm |
部分的な不連続: |
≤ 0.1 dB |
減少の異種: |
≤ 0.1 dB |
棒径: |
50±2.5 μm |
中心の非環状: |
≤ 6.0% |
クラッディングの直径: |
125±1 μm |
引張試験: |
≥9.0 N |
動的疲労変数: |
≥ 25 |
ゼロ分散の波長: |
1295-1320 nm |
部分的な不連続: |
≤ 0.1 dB |
減少の異種: |
≤ 0.1 dB |
棒径: |
50±2.5 μm |
中心の非環状: |
≤ 6.0% |
クラッディングの直径: |
125±1 μm |
引張試験: |
≥9.0 N |
動的疲労変数: |
≥ 25 |
プロダクト塗布

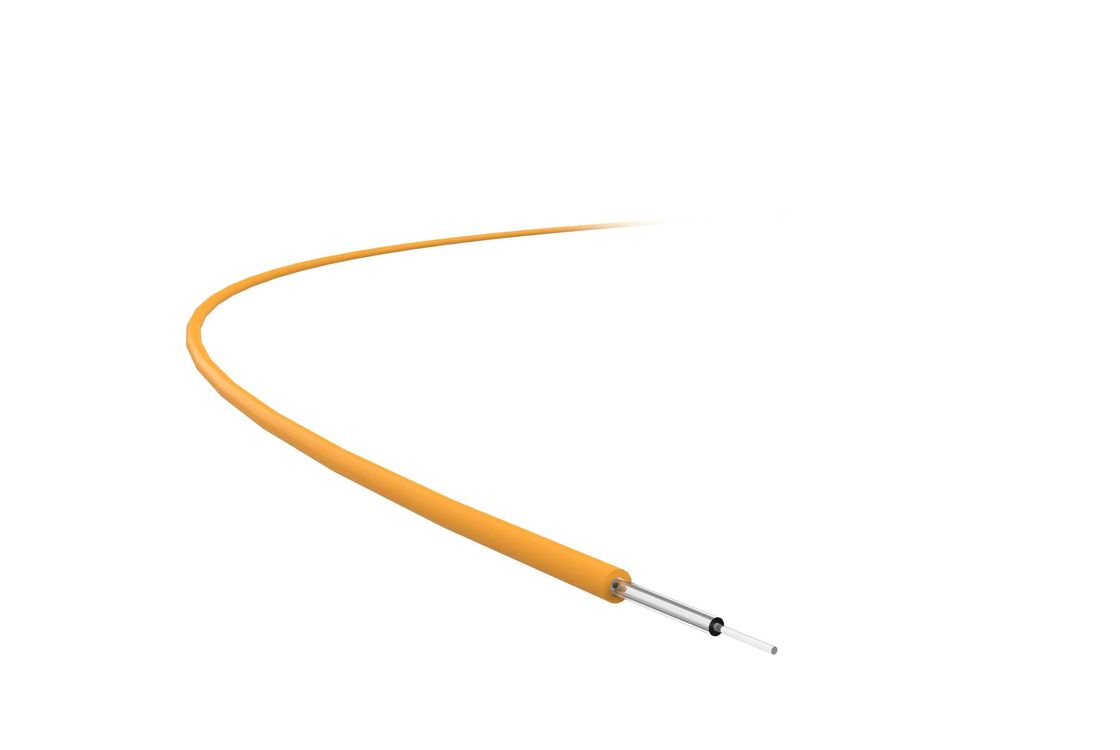

50/125μm OM2繊維は包括的に850nnおよび1300nm作動の波長で性能のために最大限に活用される50μmの棒径および125μmのクラッディングの直径を、特色にするグレーデッド・インデックス型多重モードのタイプである。
繊維のすべての表示器は世界の高度のレベルに達した。より高い帯域幅およびより低い減少のそれはのおかげで850nmおよび1300nmで使用を、およびローカルエリア・ネットワーク（LAN）、ビデオ伝送、可聴周波伝達、データ伝送および他の多くのセクターで広く利用された満たしている。
光源としてレーザーそして発光ダイオード（LED）によって、繊維はIEEE802.3zギガビットのイーサネットのためにかなり実用的である。さらに、MCVDの製造技術はr.i.の配分のよりよい安定性そしてより精密な制御を保障する。繊維は光ファイバケーブルの異なった構造に、リボン繊維ケーブル、座礁させた緩い管ケーブル、細長かった中心繊維ケーブル、中央管の光ファイバケーブル、堅い緩衝された光ファイバケーブル、等のような適用し、異なった製造技術の他の繊維と互換性がある。
製品の機能
繊維は850nnおよび1300nm作動の波長のために適している;その低減少および高い帯域幅はIEEE802.3zギガビットのイーサネット伝達のために最大限に活用される;そのコーティングの保護およびガラス特性は優秀な性能を楽しむ。
技術的詳細
| 光学的性質 | 条件 | 価値 | 単位 |
| 減少 | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| 注入の帯域幅 | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| 開口数（NA） |
0.200 ±0.015
|
||
| グループR.i. | 850nm |
1.482
|
|
| 1300nm |
1.477
|
||
| ゼロ分散の波長 |
1295-1320nm
|
||
| ゼロ分散斜面 |
1295nm -1300nm
|
≤0.001 | ps/（nm·km） |
|
1300nm-1320nm
|
≤0.11 | ps/（nm·km） | |
| Macrobendの損失、100つの円、37.5mmの半径 | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| 背部分散（1300nm） | 条件 | 価値 | 単位 |
| 部分的な不連続 | ≤0.1 | dB | |
| 減少の異種 | ≤0.1 | dB | |
| Bi方向および分散の異なった価値 | ≤0.1 | dB/km |
| 幾何学的な特性 | 条件 | 価値 | 単位 |
| 棒径 |
50±2.5
|
μm | |
| 中心の非環状 | ≤6.0 | % | |
| クラッディングの直径 | 125±1 | μm | |
| クラッディングの非環状 | ≤2.0 | % | |
| 中心/クラッディングの同心性の偏差 | ≤1.5 | μm | |
| コーティングの直径 | 245±10 | μm | |
| クラッディング/コーティングの同心性の偏差 | ≤12.0 | μm |
| 環境の特性（850nmおよび1300nm） | 条件 | 価値 | 単位 |
| 温度の付加的な減少 | ≤0.15 | dB/km | |
| 温度および湿気の円の付加的な減少 | ≤0.20 | dB/km | |
| 液浸の老化の付加的な減少 | ≤0.20 | dB/km | |
| 熱水暖房の付加的な減少 | ≤0.20 | dB/km | |
| 乾燥した熱老化 | ≤0.20 | dB/km |
| 機械特性 | 条件 | 価値 | 単位 |
| 引張試験 | ≥9.0 | N | |
| Macrobendの付加的な損失 | 850nm | ≤0.5 | dB |
| コーティングの除去力 | 典型的な平均値 | 1.4 | N |
| ピーク値 | ≥1.3 ≤8.9 | N | |
| 動的疲労変数（Nd） | ≥25 | ||
