プロダクト細部
起源の場所: 中国
ブランド名: TC
モデル番号: 多重モードOM5
支払及び船積みの言葉
ゼロ分散波長: |
1295〜1320 nm |
部分的な不連続性: |
≤ 0.1 dB |
衰弱 不均一性: |
≤ 0.1 dB |
中核直径: |
50±2.5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
ストレンステスト: |
≥ 9.0 N |
動的疲労パラメータ: |
≥25 |
ゼロ分散波長: |
1295〜1320 nm |
部分的な不連続性: |
≤ 0.1 dB |
衰弱 不均一性: |
≤ 0.1 dB |
中核直径: |
50±2.5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
ストレンステスト: |
≥ 9.0 N |
動的疲労パラメータ: |
≥25 |
製品使用

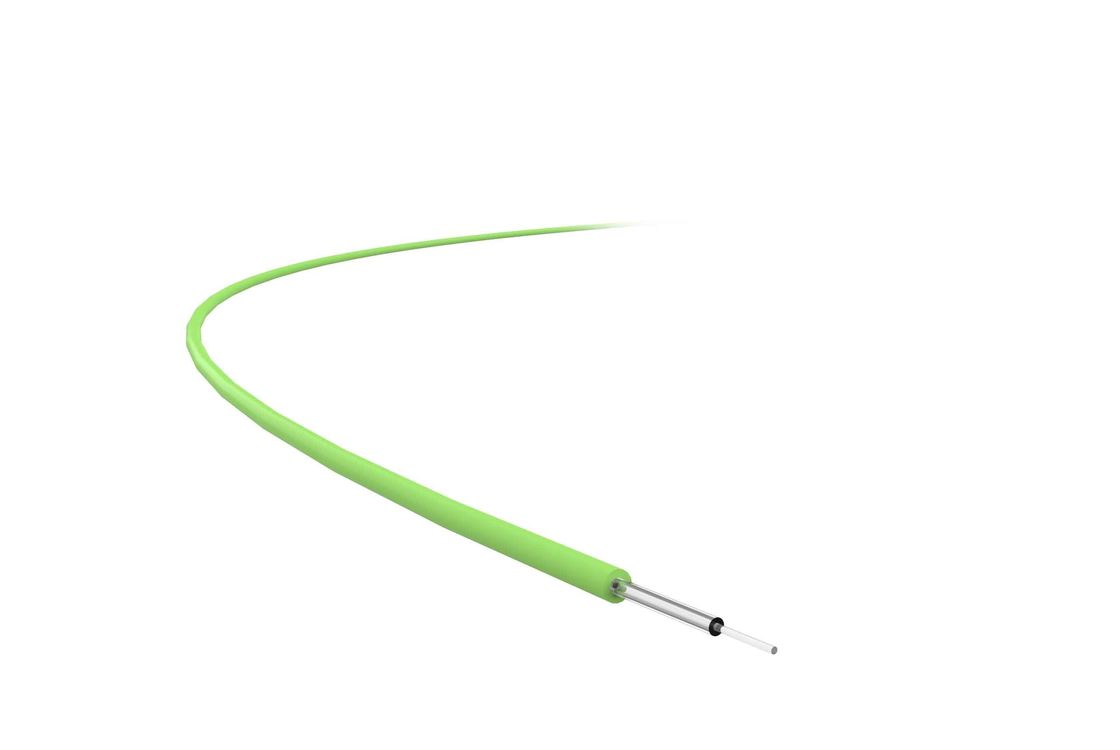

50/125μm OM5ファイバーは,最新のグレードインデックスマルチモードタイプで,50μmの中核直径と125μmコーティング直径.
953nm の有効なモダル帯域幅 (EMB) の要求は増加しました. OM5 は,ワイドバンドマルチモードファイバー (WBMMF) と知られています.150m トランスミッションSWDM技術に基づく (850nm,880nm,910nm,および940nm 波長で
製品の特徴
繊維は850nm,880nm,910nmそして940nm (SWDM) 動作波長と1300nm.その低衰弱と高帯域幅は,IEEE802.3zギガビットイーサネット伝送に最適化され,そのコーティング保護とガラス特性は,素晴らしいパフォーマンスです
技術的な詳細
| オプティカルプロパティ | 条件 | データ | ユニット |
| 衰弱 | 850nm | ≤230 | dB/km |
| 953nm | ≤170 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| インジェクション 帯域幅 | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥500 | MHz.km | |
| 400Gb/s イーサネットの長さ | 150 | m | |
| 数値アパルチャー (NA) | 0.200 ±0.015 | ||
| グループ屈光指数 | 850nm | 1.482 | |
| 1300nm | 1.477 | ||
| ゼロ分散波長 | 1295〜1320nm | ||
| 零分散傾き | 1295nm~1300nm | ≤0.001 | PS/nmkm |
| 1300nmから1320nm | ≤0.11 | PS/nmkm | |
| マクロベンド損失, 2つの円,半径15mm | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| バック・スキャッティング (1300nm) | 条件 | 価値 | ユニット |
| 部分的な不連続性 | ≤0.1 | dB | |
| 衰弱 不均一性 | ≤0.1 | dB | |
| 双方向と逆散乱の異なる値 | ≤0.1 | dB/km |
| ジオメトリ 特性 | 条件 | 価値 | ユニット |
| 中核直径 |
50±2 とする5
|
μm | |
| 中核の非循環性 | ≤50 | % | |
| コーティング直径 | 125±1 | μm | |
| 円形でないコーティング | ≤20 | % | |
| 中核/コーティングの集中度偏差 | ≤15 | μm | |
| コーティング直径 | 245±10 | μm | |
| コーティング/コーティング 濃度偏差 | ≤120 | μm |
| 環境特性 (850nm と 1300nm) | 条件 | 価値 | ユニット |
| 温度 の 追加 的 な 減温 | ≤0.1 | dB/km | |
| 温度と湿度サークルの追加的な減衰 | ≤0.1 | dB/km | |
| 浸水 の 衰老 の 余分 な 緩和 | ≤0.20 | dB/km | |
| 水熱熱熱の追加減衰 | ≤0.20 | dB/km | |
| 乾燥 熱 衰退 | ≤0.20 | dB/km |
| メカニカルプロパティ | 条件 | 価値 | ユニット |
| ストレンステスト | ≥90 | N | |
| マクロベンドの追加損失 | 850nm | ≤0.5 | dB |
| 塗料の剥離力 | 典型的な平均値 | 1.4 | N |
| ピーク値 | ≥1.3 ≤89 | N | |
| 動的疲労パラメータ (Nd) | ≥25 | ||
