Product Details
起源の場所: 中国
ブランド名: TC
証明: UL, RoSH, REACH, CE
モデル番号: GYTA
Payment & Shipping Terms
適用: |
屋外 |
繊維のタイプ: |
単モード/多重モード |
繊維いいえ。: |
2-144 |
ジャケットの厚さ: |
≥ 1.50 |
緩い管の厚さ: |
≥ 0.28 |
アルミニウム ベルト: |
0.20±0.01 |
曲げ半径、mm: |
空電:10D;動的:20D |
合われる標準: |
YD/T 901、IEC 60793、SO/IEC11801 |
適用: |
屋外 |
繊維のタイプ: |
単モード/多重モード |
繊維いいえ。: |
2-144 |
ジャケットの厚さ: |
≥ 1.50 |
緩い管の厚さ: |
≥ 0.28 |
アルミニウム ベルト: |
0.20±0.01 |
曲げ半径、mm: |
空電:10D;動的:20D |
合われる標準: |
YD/T 901、IEC 60793、SO/IEC11801 |

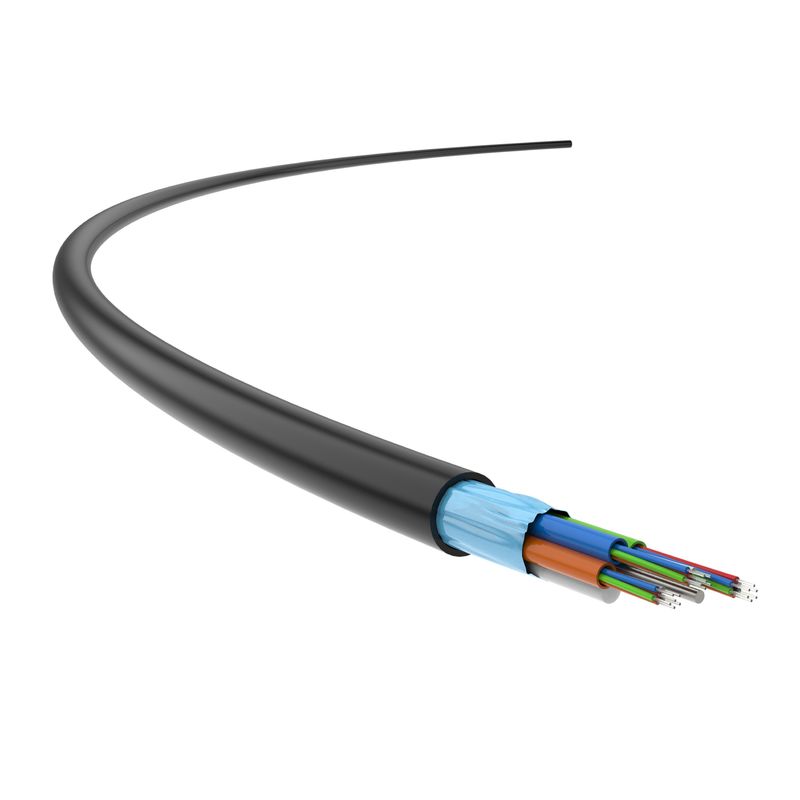

アルミニウム装甲光ファイバケーブルは、緩い管の光ファイバケーブルの塗布を座礁させた
アルミニウム装甲光ファイバケーブルは屋外繊維の関係、また建物の背骨の水路およびリンク ブリッジ接続のために、座礁させた緩い管の光ファイバケーブル主に使用される。
光ファイバーアルミニウム装甲ケーブルの中で、250µmの(単モードか多重モードの)繊維は高い係数ポリエステル材料から成っている緩い管で耐水性の混合物で満たされて置かれる。光ファイバーケーブルは金属の強さメンバーによって集中させる。多数の中心のある光ファイバーケーブルのために、PEの層は外で加えられるべきである。緩い管(および注入口耐水性の部品で満ちている密集した、円ケーブルの中心の内部に強さメンバーのまわりで)座礁する。APLの装甲はポリエチレン(PE)のジャケットの前にそれに縦方向に突き出る加えられる。
製品の機能
適用標準
YD/T 901、IEC 60793、SO/IEC11801
カラー コード (2-12中心) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
青 | オレンジ | 緑 | ブラウン | スレート | 白い | 赤い | 黒い | 黄色 | バイオレット | ローズ | 水 |
炎 抵抗 |
単一ワイヤーのための燃焼性の標準: | GB/T 18380.12- 2008年 |
束ねられたワイヤーのための燃焼性の標準: | GB/T 18380.35- 2008年 |
ジャケット:50mmの長さのケーブルを離れて皮をむき、空のジャケットを水平に置き、そして4-5秒の間アルコール ランプを使用して、燃やしなさい;火の源は取り除かれた後、2秒以下消す;
|
技術的詳細
光学的性質 | ||||||
タイプの光学 繊維 |
減少 | 注入 帯域幅(OFL) |
有効な形態上 帯域幅 |
10イーサネット リンク 長さSX |
Min.曲げ半径 (mm) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
典型的な価値(dB/km) | 最高。価値(dB/km) | MHz·km | MHz·km | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
典型的な価値 (dB/km) |
最高。価値 (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000年 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
構造の指定 | |||||||
量の中心 | 緩い管の中心 | 強さメンバー | 緩い管の外の直径 | 緩い管の厚さ | アルミニウム ベルト | ジャケット(mm)の厚さ | 光ファイバーの外のジャケット(mm) |
2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.3±0.3 |
32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.6±0.3 |
38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.8±0.3 |
72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 9.2±0.3 |
96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 10.8±0.3 |
120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 12.1±0.3 |
144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
機械特性 | |||
いいえ。 | 名前 | 条件 | |
1 | 許可された引張強さ、N | 短期 | 1500 |
長期 | 600 | ||
2 | 許可されたクラッシュの抵抗、N/100mm | 短期 | 1000 |
長期 | 300 | ||
3 | 曲げ半径、mm | 空電 | 10D |
動的 | 20D |
