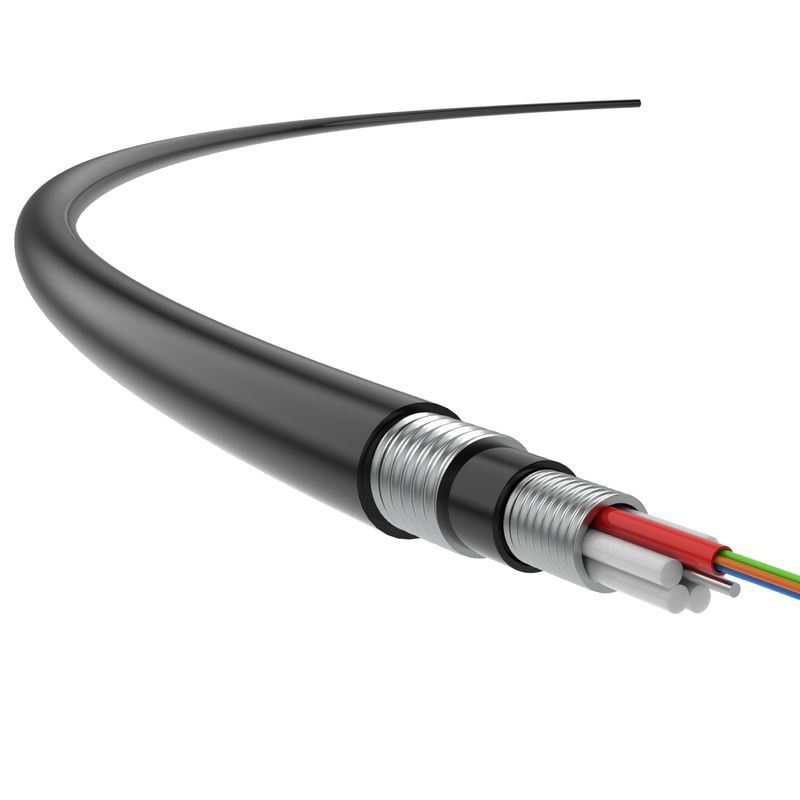

重い装甲光ファイバケーブルは、緩い管の光ファイバケーブル、屋外の光ファイバケーブルの塗布を座礁させた
光ファイバーの重い装甲の、座礁させたケーブルは屋外繊維の関係、また建物の背骨の水路およびリンク ブリッジ接続のために主に使用される。
光ファイバーの重い装甲ケーブルの中で、250µmの(単モードか多重モードの)繊維は高い係数ポリエステル材料から成っている緩い管で耐水性の混合物で満たされて置かれる。
光ファイバーケーブルは金属の強さメンバーによって集中させる。多数の中心のある光ファイバケーブルのために、PEの層は外で加えられるべきである。
緩い管(および注入口耐水性の部品で満ちている密集した、円ケーブルの中心の内部に強さメンバーのまわりで)座礁する。
APLの装甲は縦方向に加えられ、それからポリエチレン(PE)の内部のジャケットは突き出る。内部のジャケットに、PSPの装甲はまたポリエチレン(PE)の前に縦方向に外のジャケットがそれに突き出る加えられる。
製品の機能
適用標準
YD/T 901-2018;GB/T 18380.12-2008;GB/T 17651;GB/T 17650.2
カラー コード (2-12中心) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
青 | オレンジ | 緑 | ブラウン | スレート | 白い | 赤い | 黒い | 黄色 | バイオレット | ローズ | 水 |
炎 抵抗 |
単一ワイヤーのための燃焼性の標準: | GB/T 18380.12- 2008年 |
束ねられたワイヤーのための燃焼性の標準: | GB/T 18380.35- 2008年 |
ジャケット:50mmの長さのケーブルを離れて皮をむき、空のジャケットを水平に置き、そして4-5秒の間アルコール ランプを使用して、燃やしなさい;火の源は取り除かれた後、2秒以下消す;
|
技術的詳細
光学的性質 | ||||||
タイプの光学 繊維 |
減少 | 注入 帯域幅(OFL) |
有効な形態上 帯域幅 |
10イーサネット リンク 長さSX |
Min.曲げ半径 (mm) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
典型的な価値(dB/km) | 最高。価値(dB/km) | MHz·km | MHz·km | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
典型的な価値 (dB/km) |
最高。価値 (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000年 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
構造の指定 | ||||||||
量の中心 | 緩い管の中心 | 強さメンバー | 緩い管の外の直径 | 緩い管の厚さ | アルミニウム ベルト | 鋼鉄ベルト | ジャケット(mm)の厚さ | 光ファイバーの外のジャケット(mm) |
2~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 0.8±0.1/≥1.5 | 11.0±0.3 |
48~60 | 12 | 1.40*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.2±0.3 | |
62~72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.6±0.3 | |
96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 13.7±0.3 | |
120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 15.0±0.3 | |
144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 16.4±0.3 |
機械特性 | |||
いいえ。 | 名前 | 条件 | |
1 | 許可された引張強さ、N | 短期 | 1500 |
長期 | 600 | ||
2 | 許可されたクラッシュの抵抗、N/100mm | 短期 | 1000 |
長期 | 300 | ||
3 | 曲げ半径、mm | 空電 | 10D |
動的 | 20D |
