プロダクト細部
起源の場所: 中国
ブランド名: TC
モデル番号: TCHR3310CL
支払及び船積みの言葉
力の範囲: |
10-25 KVA |
操作方法: |
単一の出口の3からの3の3、オンラインで二重転換 |
入力パワーの要因: |
> 0.99 |
出力電力要因: |
1 |
スクリーン: |
6.5インチLCD大きい色スクリーン |
入れられた頻度: |
50/60のHz |
出力評価される頻度: |
50/60のHz |
通信用インタフェース: |
RS232、RS485の大荷馬車の接触、電池のコールド スタート |
力の範囲: |
10-25 KVA |
操作方法: |
単一の出口の3からの3の3、オンラインで二重転換 |
入力パワーの要因: |
> 0.99 |
出力電力要因: |
1 |
スクリーン: |
6.5インチLCD大きい色スクリーン |
入れられた頻度: |
50/60のHz |
出力評価される頻度: |
50/60のHz |
通信用インタフェース: |
RS232、RS485の大荷馬車の接触、電池のコールド スタート |
プロダクト塗布
TCHR33シリーズ棚はUPSを政府で広く利用されている、財政、コミュニケーション、教育、交通機関、気象学、ラジオおよびテレビ、産業および商業課税、ヘルスケア、エネルギーおよび電気および他のセクター取付けた。
力/操作方法の範囲
10-25kVA、単一の出口の3からの3の3、オンラインで二重転換
製品の機能

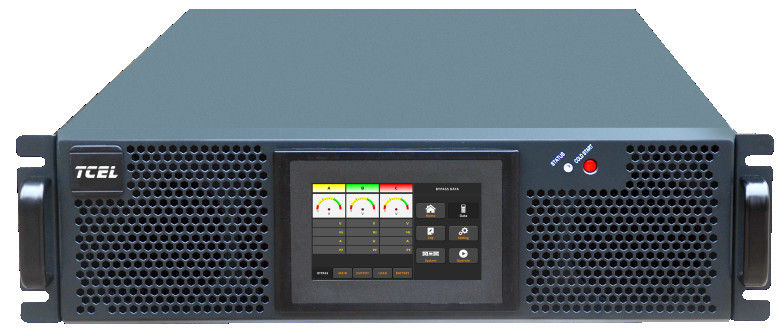

TCHRシリーズ オンライン ラック・マウント式UPSは10-25 KVAの評価される力、1つ、3つのUの高さおよびシステムの入力パワーの要因の三相および単相AC出力と互換性がある、-改正、インバーター、静的なバイパス、充電器、電池のコンバーター、制御および状態表示ランプの単位を含んで-分離した装置にかかわるすべて。その管理委員会および敏感なターミナルは使い易さおよび信頼性のための塵の証拠で、設計されている。それは現代データ センタにとって理想的である。
その欠陥の自己診断および自己防衛機能維持の簡単にするためスピードをあげ。自動切換えの浮遊物の充電器で、それはまた港を監察するRS232/SNMPを提供する。その監察ソフトウェア丸太はでき事に動力を与え、いろいろなネットワークの機構を提供し、そしてリモート・コントロールおよび管理を達成するためにTCP/IPの議定書を、支える。
DSP完全デジタル制御技術に基づいて、制御回路は簡単で、より高い柔軟性および信頼性を得る。短絡、積み過ぎ、過熱すること、出力過電圧の保護および現在の制限技術のおかげでは、システムもっと固定して動く。多くはである何、力装置より信頼できる操作のためのより多くのスペース容量を得るため。
作り付けEMCフィルターおよび二重サージの保護はそれを負荷力のためにより安全にさせる、高い入力パワーの要因は格子汚染を減らし、クラスBの電磁適合性の高水準に合うようにROHSの承諾は要求される。
それは作動効率95%までまたは多くを減らされたエネルギー消費のために利用できる電力配分およびECOモードの最適の質に与える。そのスマートなファンは速度で調節可能騒音を減らし、エネルギー消費を救うためである。高い発電密度はより少ないスペースをカバーし、よりよく作業能率を改善することを可能にする。
棚はサーバーによって、標準的なサーバー棚、それのために適した容易に統合できる取付けた。ユーザー フレンドリー インターフェイスおよび6.5インチLCDのタッチスクリーンによって、それは3/3およびシステム3/1のによって互換性がある豊富な情報を自慢する。
出力電力要因は1、共通のものより高い15%である。それは必要とされたとき非常指揮権が利用できるために動力を与えるために電池とのコールド スタートを支える。その高い入力パワーの要因は以上0.99ある。
非常に直観的なグラフィックおよびいろいろなアイコン イメージは、特に電池の監視インターフェイスはっきりと表示される。電池容量のヒストグラムは容量のパーセントの変更に応じて異なった色で示す。
技術的詳細
| モデル | TCHR3310CL | TCHR3315CL | TCHR3320CL | TCHR3325CL | |
| 容量 | 10kVA | 15kVA | 20kVA | 25kVA | |
| 主要な入力 | ターミナル コネクション | 三相+ N + PE | |||
| 入れられた電圧 | 380/400/415VAC （ライン ライン） | ||||
| 入れられた頻度 | 50/60Hz | ||||
| 力率 | >0.99 | ||||
| 現在のゆがみ率 | THDi<4% （100%の線形負荷） | THDi<3% （100%の線形負荷） | |||
| 電圧の範囲 | 満載の304-478Vac （ライン ライン）; 線形304V-228Vac （ライン ライン） 100%から75%をから軽減する |
||||
| 電圧の頻度 | 40-70Hz | ||||
| 電池 | 電池の電圧 | ±240VDC （調節可能な32-44個の細胞） | |||
| 充満力 | 20%*アクティブな電源（最高） | ||||
| 充満電圧正確さ | 1% | ||||
| バイパス | バイパスの電圧 | 380V/400V/415V （ライン ライン） | |||
| 電圧の範囲 | 調節可能、デフォルト-20%-+15%の上限:+10%、+15%、+20%、+25% 低限:- 10%、-15%、-20%、-30%、-40% |
||||
| バイパスの周波数範囲 | 調節可能な50/60Hz （評価される力）:±1Hz、±3Hz、±5Hz | ||||
| 出力 | 定格出力の電圧 | 380/400/415VAC （ライン ライン） | |||
| 評価される頻度 | 50/60Hz | ||||
| 出力電力要因 | 1 | ||||
| 電圧正確さ | ±1.0% | ||||
| 出力動的応答 | <5% （20%-80%-20%負荷ステップ0%） | ||||
| 動的回復時間 | <30ms （0%-100%-0%負荷ステップ） | ||||
| 出力合計の高調波ひずみ | <1% （線形負荷）、<5.5% （非線形負荷） | <1.5% （線形負荷）、<6% （非線形負荷） | |||
| インバーター積み過ぎ | 1時間後にとばすべき110%の移動;10分後にとばすべき125%の移動; 1分後にとばすべき150%の移動;> 200氏の後でとばすべき150%の移動 |
||||
| 頻度正確さ | 0.10% | ||||
| 追跡の範囲 | 、±0.5Hz-±5Hzのデフォルト±3Hz調節可能 | ||||
| 追跡の速度 | 、0.5Hz/S-±3Hz/Sのデフォルト0.5Hz/S調節可能 | ||||
| ピーク比率 | 3:01 | ||||
| 三相正確さ | 120°±0.5° | ||||
| システム | 主要なモードの効率 | >95% | >95.5% | ||
| 電池モード | >94.5% | >95% | |||
| スクリーン | LCD+LED+色のタッチスクリーン | ||||
| 保護評価 | IP20 | ||||
| 通信用インタフェース | RS232、RS485の大荷馬車の接触、電池のコールド スタート | ||||
| 労働環境 | 0-40℃ （働く温度）;-25℃~70℃ （保管温度）;0-95% （凝縮無し） | ||||
| 騒音（dBの）/m | 65dB@100の負荷%の、62dB@45の負荷%の | ||||
| 選択 | SNMPカード、団体カード、電光保護 | SNMPカード、団体カード、電光保護、LBS | |||
| サイズ（W*D*H） （mm） | 485*750*130 | 485*750*130 | |||
| 重量（kg） | 25 | 30 | |||
