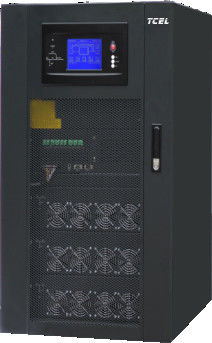

プロダクト細部
起源の場所: 中国
ブランド名: TC
モデル番号: TRM060/20
支払及び船積みの言葉
力の範囲: |
20〜200kVA |
操作方法: |
オンラインで二重変換 |
入力電力の因数: |
> 0.99 |
出力電力の因数: |
0.9 |
入力頻度: |
50/60 Hz |
出力評価される頻度: |
50/60 Hz |
保護基準: |
IP20 |
通信インターフェース: |
RS232,RS485,ドライコンタクト,SNMPカード (オプション),緊急シャットダウン |
力の範囲: |
20〜200kVA |
操作方法: |
オンラインで二重変換 |
入力電力の因数: |
> 0.99 |
出力電力の因数: |
0.9 |
入力頻度: |
50/60 Hz |
出力評価される頻度: |
50/60 Hz |
保護基準: |
IP20 |
通信インターフェース: |
RS232,RS485,ドライコンタクト,SNMPカード (オプション),緊急シャットダウン |
製品使用
業界をリードする 全デジタル電力配送製品です 電力電子と自動制御の 最先端技術を集めています電力効率の向上を図る重要な設備の利用可能性と維持可能性
伝統的なタワー型の技術的な特徴と近代的なモジュール式サーバールームの必要性を統合し,モジュール式設計とシステムの高い信頼性を保証します.
政府,金融,通信,教育,交通,気象学,ラジオとテレビ,産業と商業税金,医療,エネルギーと電気,その他部門.
電力範囲 / 作業方法
20〜200kVA 3回 3回出力 オンライン・ダブル変換
製品の特徴
| モデル | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
| 容量 | 60kVA | 120kVA | 200kVA | |
| 主要入力 | ターミナル接続 | 3相 + N + PE | ||
| 入力電圧 | 380/400/415VAC (ライン・ライン) | |||
| 入力頻度 | 50/60Hz | |||
| パワーファクター | > 0 でした99 | |||
| 現在の歪み率 | THDi<3% (100%の線形負荷) | |||
| 電圧の範囲 | 304-478Vac (Line-Line) 全負荷で; 304V-228Vac (Line-Line) 100%から75%までの線形減電 | |||
| 電圧の周波数 | 40~70Hz | |||
| バッテリー | バッテリーの電圧 | ±240VDC (32-44セル調整可能) | ||
| 充電力 | 20%* 活性電源 | |||
| 充電電圧の精度 | ±1% | |||
| バイパス | バイパス電圧 | 380V/400V/415V (ライン・ライン) | ||
| 電圧の範囲 | -20% - +15% | |||
| バイパス周波数範囲 | 50/60Hz (定番周波数) ±1Hz, ±3Hz, ±5Hz | |||
| 生産量 | 定数出力電圧 | 380/400/415VAC (ライン・ライン) | ||
| 定数頻度 | 50/60Hz | |||
| 出力電源因数 | 0.9 | |||
| 圧力の精度 | ±1.0% | |||
| 出力動的応答 | <5% (20%~80%~20%の負荷ステップ) | |||
| 動的回復時間 | <20ms (0%~100%~0%の負荷ステップ) | |||
| 出力総調和歪み | <1% (線形負荷), <5.5% (非線形負荷) | |||
| インバーター過負荷 | 1時間後にバイパスに110%の移動,10分後にバイパスに125%の移動 1分後にバイパスへの150%転送 200ms後にバイパスへの> 150%転送 |
|||
| 周波数精度 | 0.10% | |||
| 追跡範囲 | 調節可能, ±0.5Hz-±5Hz,デフォルト ±3Hz | |||
| 追跡速度 | 調整可能,0.5Hz/S-±3Hz/S,デフォルト0.5Hz/S | |||
| ピーク比 | 3:01 | |||
| 3 段階 の 精度 | 120°±0.5° | |||
| システム | 効率性 | 正常モード:95% 経済モード:99% | ||
| バッテリーモード | 95% | |||
| スクリーン | LCD+LED,タッチスクリーン +キーボード | |||
| 保護評価 | IP20 | |||
| 通信インターフェース | RS232,RS485,ドライコンタクト,SNMPカード,ジェネレーターインターフェース | |||
| 労働環境 | 0-40°C (作業温度) ; -25°C~70°C (貯蔵温度) ; 0-95% (冷却なし) | |||
| 騒音 (dB) /m | <66dB | |||
| オプション | SNMPカード,雷保護,バッテリー温度補償,SMSアラーム,ダストネット,二重入力ユニット,地震装置 | |||
| キャビネットの種類 | 3つのモジュールのキャビネット | 6つのモジュールのキャビネット | 10つのモジュールのキャビネット | |
| サイズ (W*D*H) (mm) | 主体 | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| TCPM20 モジュール | 440*590*134 | |||
| 体重 (kg) | 主体 (モジュールを含む) | 171kg | 277kg | 399kg |
| TCPM20 モジュール | 22kg | |||
