プロダクト細部
起源の場所: 中国
ブランド名: TC
モデル番号: TCRM060/10X
支払及び船積みの言葉
力の範囲: |
10〜90kVA |
操作方法: |
オンラインで2回換算 |
入力電力の因数: |
> 0.99 |
出力電力の因数: |
1 |
スクリーン: |
9インチカラータッチスクリーン |
入力頻度: |
50/60 Hz |
出力評価される頻度: |
50/60 Hz |
通信インターフェース: |
RS232,RS485,ドライコンタクト,SNMPカード (オプション),緊急シャットダウン |
力の範囲: |
10〜90kVA |
操作方法: |
オンラインで2回換算 |
入力電力の因数: |
> 0.99 |
出力電力の因数: |
1 |
スクリーン: |
9インチカラータッチスクリーン |
入力頻度: |
50/60 Hz |
出力評価される頻度: |
50/60 Hz |
通信インターフェース: |
RS232,RS485,ドライコンタクト,SNMPカード (オプション),緊急シャットダウン |
製品使用

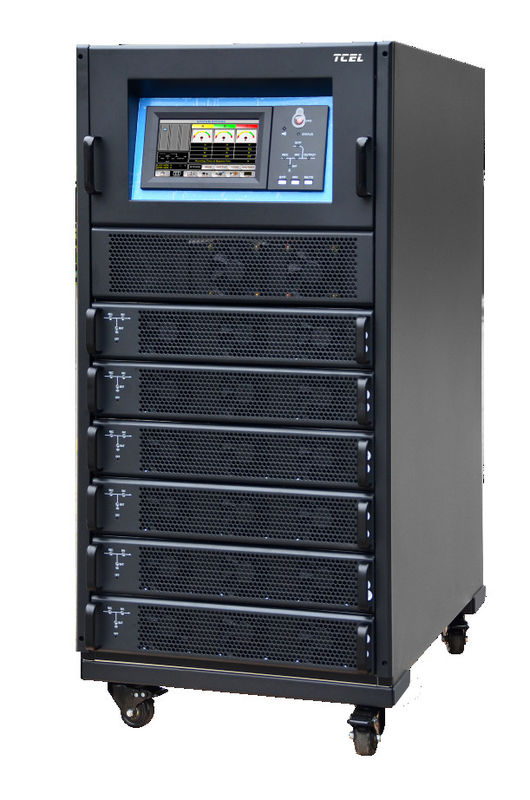

TCRMシリーズのモジュール型UPSパワー 業界をリードする 完全デジタルな電力配送製品です 電力電子と自動制御の 最先端技術を集めています電力効率の向上を図る重要な設備の利用可能性と維持可能性
伝統的なタワー型の技術的な特徴と近代的なモジュール式サーバールームの必要性を統合し,モジュール式設計とシステムの高い信頼性を保証します.
電力範囲 / 作業方法
10-90kVA, 3 in 3 out, 3 in single out, 1 in 1 out (TCRM020/10X, TCRM040/10X, TCRM060/10X),オンライン・ダブル変換
製品の特徴
TCRMシリーズのモジュール式UPS電源配送は,電源モジュールにソフトウェアとハードウェアの両方を備えており,そのシステムは保護されています.電圧,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,熱性能やショート・サーキットが発生しますシステム全体の安全性と信頼性を確保するため,迅速かつ効率的な保護が提供できます.
32ビット高速DSPデジタル制御により,通信システムは最先端のCAN-BUS技術を導入し,性能を安定・安全にする.
TCRMシリーズのモジュール式UPSは,IGBTモジュールの統合パッケージを備えており,コアデバイスの信頼性を大幅に向上させる.離散IGBT並列アプローチによって引き起こされる不均等な流れと電圧のストレスを避ける独特の隔離管の設計により 環境に適応性が著しく向上します
各電源モジュールは,別々のデジタル高電力充電器を組み込み,充電容量の20%を供給します.充電と放電回路はDSPデジタル制御で,優れたバッテリー管理と長寿のために.
入力電力の因子は0以上です99そして,スマートスリープ機能はUPS全体の効率を効果的に向上させます.
SNMPネットワーク管理カードは,ネットワーク経由でUPSシステムのリモートモニタリングと制御,およびマッチングリモートコントロールボックス経由で複数のデバイスの同時リモートモニタリングを可能にします.
このシステムは数分で維持され,プログラムを手動で設定する必要なく,モジュールIDの自律的な識別を採用する.重要な波形記録により,故障分析に便利です.
システムは電池を電源にオンにして冷却式で起動する (20 kVA/25 kVA/30 kVA/45 kVA/50 kVA電源モジュール).
モニタリングと静的バイパスモジュールは熱交換可能で,各電源モジュールは単点故障を避けるために自動制御および自動操作されます.
| モデル | TCRM 020/10X |
TCRM 040/10X |
TCRM 060/10X |
TCRM 030/15X |
TCRM 045/15X |
TCRM 090/15X |
|
| 容量 | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
| 主要入力 | ターミナル接続 | 3相 + N + PE | |||||
| 入力電圧 | 380/400/415VAC (ライン・ライン) 220/230/240VAC (相電圧) | ||||||
| 入力頻度 | 50/60Hz | ||||||
| パワーファクター | > 0 でした99 | ||||||
| 現在の歪み率 | THDi<4% | ||||||
| 電圧の範囲 | 304-478Vac (Line-Line) 全負荷で; 304V-228Vac (Line-Line) 100%から75%までの線形降圧 | ||||||
| 電圧の周波数 | 40~70Hz | ||||||
| バッテリー | バッテリーの電圧 | ±240VDC (32-44セル調整可能) | |||||
| 充電力 | 20%* 活性電源 | ||||||
| 充電電圧の精度 | ±1% | ||||||
| バイパス | バイパス電圧 | 380V/400V/415V (ライン・ライン), 220V/230V/240V (相電圧) | |||||
| 電圧の範囲 | デフォルト -20%-+15%; -40%-+25% オプション | ||||||
| 超負荷容量 | 125%は長時間稼働で,130%は10分 150% 1分持続; 150% >負荷 300ms持続 |
110% 長時間稼働 110% < 130% の負荷が10分持続する. 130% < 150% の負荷が1分間持続する. 150% > 300ms の負荷持続 |
|||||
| 生産量 | 定数出力電圧 | 380/400/415VAC (ライン・ライン); 220/230/240VAC (相電圧) | |||||
| 定数頻度 | 50/60Hz | ||||||
| 出力電源因数 | 1 | ||||||
| 圧力の精度 | 1.50% | ||||||
| 出力動的応答 | <5% (20%~80%~20%の負荷ステップ) | ||||||
| 動的回復時間 | <20ms (0%~100%~0%の負荷ステップ) | ||||||
| 出力総調和歪み | <1% (線形負荷), <5.5% (非線形負荷) | ||||||
| インバーター過負荷 | 102%の長時間操作,1時間後にバイパスに移行110%,10分後にバイパスに移行125% 1分後にバイパスへの150%転送 200ms後にバイパスへの> 150%転送 |
||||||
| 周波数精度 | 0.10% | ||||||
| 追跡範囲 | 調節可能, ±0.5Hz-±5Hz,デフォルト ±3Hz | ||||||
| 追跡速度 | 調整可能,0.5Hz/S-±3Hz/S,デフォルト0.5Hz/S | ||||||
| ピーク比 | 3:01 | ||||||
| 3 段階 の 精度 | 120°±0.5° | ||||||
| システム | 効率性 | メインモード: 最大95% 経済モード: 98% バッテリーモード: 94.5% | |||||
| スクリーン | LCD+LED+カラータッチスクリーン 9インチ | ||||||
| 言語 | 中国語,伝統的な中国語,英語,ロシア語,イタリア語,スペイン語,ドイツ語 | ||||||
| 保護評価 | IP20 | ||||||
| 通信インターフェース | RS232,RS485,ドライコンタクト,SNMPカード (オプション),緊急シャットダウン | ||||||
| 配線 方法 | バック・ダウンワイヤリング,オプション | ダウンワイヤリング | バック・ダウンワイヤリング,オプション | ダウンワイヤリング | |||
| 労働環境 | 0-40°C (作業温度) ; -25°C~70°C (貯蔵温度) ; 0-95% (冷却なし) | ||||||
| 騒音 (dB) /m | <56dB | ||||||
| キャビネットの種類 | 2つのモジュールのキャビネット | 4つのモジュールのキャビネット | 6つのモジュールのキャビネット | 2つのモジュールのキャビネット | 3つのモジュールのキャビネット | 6つのモジュールのキャビネット | |
| サイズ (W*D*H) (mm) | 主体 | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
| メインボディ (サーバーラックに入力) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
| モジュール | 436*590*85mm (2U) | ||||||
| 体重 (kg) | 主体 (モジュールを含む) | 73kg | 113kg | 175kg | 73kg | 119kg | 175kg |
| モジュール | 15.3kg (PM10X) | 15.5kg (PM15) | |||||
