プロダクト細部
起源の場所: 中国
ブランド名: TC
モデル番号: FB-DZi-LC-1U-24-02A
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: カートン
材料: |
ニッケル付き冷たい金属板 |
サイズ: |
19インチ 1U |
互換性: |
モジュール用の標準キーストーン構造で設計 |
材料: |
ニッケル付き冷たい金属板 |
サイズ: |
19インチ 1U |
互換性: |
モジュール用の標準キーストーン構造で設計 |

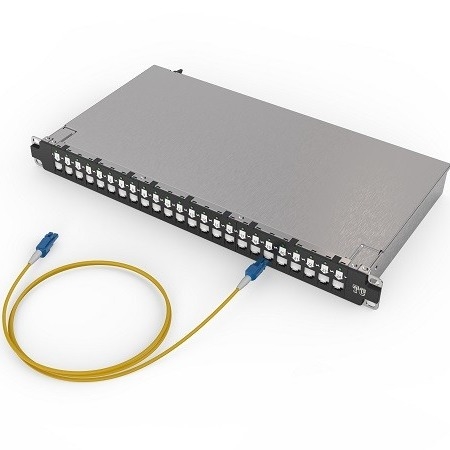

光ファイバー インテリジェントパッチパネル インテリジェントファイバーパネル
製品使用
これは,様々な部屋の配線を集中させ管理するために,インテリジェントビルディングケーブルシステムで使用されています. ファイバーオプティックアダプターとインテリジェントファイバーオプティックパッチコードで動作します.水平線と垂直線の接続性 (データ音声など).
AIM インテリジェントインフラストラクチャ管理のためのリアルタイムポート接続をモニターできます.価値あるラックスペースを節約し,効率的な設置を保証します構造化されたケーブルシステムの維持と管理
製品の特徴
伝統的なパッチパネルは,電子検出システムとLED表示システムと統合されています.背面には14コアインターフェースがあり,スキャナーに接続します.スキャナーは管理ソフトウェアから指示を受け,LEDライトを通して,ポートジャンパーを扱うために建設および保守職員に視覚的なガイドを提供しますポートとジャンパー接続のリアルタイム検出が可能で,異常がLEDシステムで視覚アラームを誘発します.この1U高密度パネルには24のポートがあり,様々なモード (単モード) をサポートします.下の箱には,最大48本のファイバースプライス用のファイバー・フュージョン・トレイが含まれています.独特の触覚感のあるダストドアデザインは,単一のまたは二重ペアリング検出を可能にしますさらに,RJ45銅モジュール設置をサポートし,繊維と銅の接続を混合使用することができます.
適用基準
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2など
| 製品パラメータ | インテリジェント ファイバー オプティック パッチ コード | ||
| シングルモード | 製品の長さ | L ≤ 3m | L > 3m |
| 磨き方法 | LC PC 0° | LC PC 0° | |
| 試験方法 | メソッドB | メソッドB | |
| 挿入損失 IL (典型的な値) | ≤0.10dB | ほら | |
| 挿入損失 IL (最大値) | ≤0.25dB | ≤0.25+0.0004×L dB | |
| RL (最小値) | ≥ 45dB | ≥ 45dB | |
| マルチモード | 製品の長さ | L ≤ 3m | L > 3m |
| 磨き方法 | LC PC 0° | LC PC 0° | |
| 試験方法 | メソッドB | メソッドB | |
| 挿入損失 IL (典型的な値) | ≤0.10dB | ほら | |
| 挿入損失 IL (最大値) | ≤0.25dB | ≤0.25+0.0035×L dB | |
| RL (最小値) | ≥35dB | ≥35dB | |
